ФИЗИЧЕСКИЕ ИНТЕРФЕЙСЫ

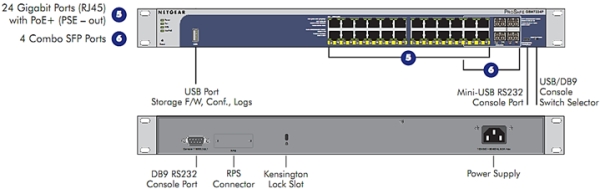

Передняя панель
- 24 порта RJ45 10/100/1000 с автоматическим определением скорости
- 4 общих порта SFP для оптики 100/1000
- 1 USB-порт (для сохранения файлов конфигурации/микрокода)
- 1 порт Mini-USB RS-232 для консоли
Задняя панель
- 1 порт Serial DB9 RS-232 для консоли
- 1 разъем для подключения источника бесперебойного питания
- 1 отверстие для замка Kensington
- Блок питания: 1 неснимаемый блок питания
Всего
POE
- 24 портов PoE+
- IEEE 802.3af (до 15.4 Ватт/порт)
- IEEE 802.3at (до 30 Ватт/порт)
- Метод IEEE 802.3at Layer 2 (LLDP)
- IEEE 802.3at 2-классификация событий
- Таймер/расписание PoE (недели, дни, часы)
ОБЩИЙ БЮДЖЕТ МОЩНОСТИ POE
- Режим AC Power
- Используя встроенный ИБП: 380 Ватт
- ПРОЦЕССОР / ПАМЯТЬ
- Процессор: BCM53003, 600 МГц
- Системная память: 128 Мбайт (ОЗУ)
- Буфер пакетов: 12 Мбайт
- Хранение микрокода (флэш): 32 Мбайт
ОСНОВНЫЕ ПОКАЗАТЕЛИ ПРОИЗВОДИИТЕЛЬНОСТИ
- Коммутации: 48 Гбит/сек
- Пропускная способность: 35.7 Mpps
- Режим перенаправления: Store-and-forward
- Задержки (64-байтные кадры, 10 - 100 Мбит/сек): <9.0 мксек
- Задержки (64-байтные кадры, 1 Гбит/сек): <3.1 мксек
- Адресация: 48-битные MAC-адреса
- Размер базы данных адресов: 16 тысяч MAC-адресов
- Число VLAN-ов: 1024 (IEEE 802.1Q) из 4093 VLAN IDs
- Максимальное число групп Multicast для фильтров IGMP: 1024
- Максимальное число групп Multicast для: 256
- Число транков: 12 транков, 8 портов на транк
- Число аппаратных очередей для QoS: 8
- Число статичных маршрутов: 16
- Число интерфейсов маршрутизации IP (порт, VLAN): 64
- Поддержка пакетов jumbo: пакеты размером до 9 тыс. байтов
- Акустический шум (ANSI-S10.12) при внешней температуре < 25°C: 33.8 dB
- Акустический шум (ANSI-S10.12) при внешней температуре > 40°C: 49.9 dB
- Тепловыделение: 1820 Btu/час
- Средняя наработка на отказ (MTBF): 394 619 часов (~45 лет)
СЕРВИСЫ L3 – МАРШРУТИЗАЦИЯ (IPV4)
- Статическая маршрутизация IPv4 (подсети, VLAN-ы)
- 64 маршрутов IP
- 64 IP-интерфейсов (порты, VLAN)
- 16 статических маршрутов
- IP Source Guard
СЕРВИСЫ L3 - DHCP (IPV4)
- DHCP-сервер (1024 клиентов)
- DHCP L2 relay
- DHCP snooping
СЕРВИСЫ L3 - MULTICAST (IPV4)
СЕРВИСЫ L2 – КОММУТАЦИЯ (IPV4/IPV6)
- Таблица MAC-адресов: 16 000
- Размер кэша ARP: 512
- Proxy ARP
- Dynamic ARP Inspection
СЕРВИСЫ L2 – VLAN-ы (IPV4/IPV6)
- IEEE 802.1Q статические VLAN (до 1024 VLAN-ов) из 4096 VLAN IDs
- IEEE 802.1v Protocol VLAN
- VLAN на базе портов
- VLAN на базе MAC-адресов
- 128 VLAN на базе IP-подсетей
- VLAN на базе протоколов
- Голосовые VLAN
- Гостевые/без авторизации VLAN (802.1x)
- Автоматическое назначение VLAN через RADIUS
- IEEE 802.1 Q-in-Q (double-VLAN tagging)
- GARP with GVRP/GMRP
- Частные группы VLAN
- Multicast VLAN Registration (MVR)
СЕРВИСЫ L2 - AVAILABILITY (IPV4/IPV6)
- IEEE 802.3ad Link Aggregation (статическая или LACP): 12 транков на 8 портах
- Выбираемый пользователем алгоритм хэширования LAG
- IEEE 802.1D Spanning Tree Protocol
- IEEE 802.1w Rapid Spanning Tree
- IEEE 802.1s Multiple Spanning Tree
СЕРВИСЫ L2– MULTICAST (IPV4/IPv6)
- Фильтры
- Поддержка IGMP v1, v2, v3
- Поддержка IGMP querier mode
- Поддержка MLD Snooping
- Фильтрация Static multicast (1024 групп multicast)
- MVR
- Регистрация Multicast VLAN Registration: динамическая или совместимая
- Режим операций IGMP leave operating: Normal/immediate leave
- MVR максимальное число групп Multicast: 256
СЕРВИСЫ L2/L3/L4 – QOS (IPV4/IPV6)
- Политик L2/L3/L4 QoS: MAC, IP, порты TCP/UDP
- IEEE 802.1p Class of Service (CoS)
- DiffServ QoS (RFC 2998)
- Технология очередей Weighted round robin (WRR)
- Технология очередей на основе строго соблюдения приоритетов
- Ограничение скорости с приращением 1 кбит/сек
- Трафик Ingress и Egress
СЕРВИСЫ L2/L3/L4 SERVICES – БЕЗОПАСНОСТЬ (IPV4/IPV6)
- Списки контроля доступа (ACL) L2/L3/L4: MAC, IP, порты TCP/UDP
- ACL на базе MAC-адресов отправителя/получателя
- ACL на базе IP-подсети отправителя/получателя
- ACL на базе протокола отправителя/получателя
- ACL over VLAN
- Динамические ACL
- 100 ACL (любого типа)
- 512 правил ACLs
- Защита от Network storm, включая передачу multicast и unicast
- DoS
- ICMP throttling
- Защищенные порты
- Блокировка MAC-адресов: 4096 (динамических), 48 (статичных)
- Фильтрация по MAC-адресам
- Безопасность портов
- DHCP snooping
- IP Source Guard
- Dynamic ARP inspection
- RADIUS (RFC 2865)
- RADIUS accounting (RFC 2866)
- IEEE 802.1x аутентификация доступа к порту (RADIUS)
- TACACS+
СЕТЕВЫЕ ПРОТОКОЛЫ IEE
- IEEE 802.3 Ethernet
- IEEE 802.3i 10BASE-T
- IEEE 802.3u 100BASE-T
- IEEE 802.3ab 1000BASE-T
- IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX
- IEEE 802.3af Power over Ethernet
- IEEE 802.3at Enhanced Power over Ethernet
- IEEE 802.3ad Trunking (LACP)
- IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED)
- IEEE 802.1D Spanning Tree (STP)
- IEEE 802.1s Multiple Spanning Tree (MSTP)
- IEEE 802.1w Rapid Spanning Tree (RSTP)
- IEEE 802.1p Quality of Service
- IEEE 802.1Q VLAN tagging
- IEEE 802.1v protocol-based VLAN
- IEEE 802.1X Radius Network Access Control
- IEEE 802.3x flow control
RFC-СТАНДАРТЫ IETF – SYSTEM FACILITIES
- RFC 768 UDP
- RFC 783 TFTP
- RFC 791 IP
- RFC 792 ICMP
- RFC 793 TCP
- RFC 826 Ethernet ARP
- RFC 894 transmission of IP datagrams over Ethernet networks
- RFC 896 congestion control in IP/TCP networks
- RFC 951 BOOTP
- RFC 1321 message-digest algorithm
- RFC 1534 interoperation between BOOTP and DHCP
- RFC 2131 DHCP client/server
- RFC 2132 DHCP options & BOOTP vendor extensions
- RFC 2030 Simple Network Time Protocol (SNTP) version 4 for IPv4, IPv6 and OSI
- RFC 2865 RADIUS Client (both switch and management access)
- RFC 2866 RADIUS Accounting
- RFC 2868 RADIUS attributes for Tunnel Protocol support
RFC-СТАНДАРТЫ IETF – SYSTEM FACILITIES
- RFC 2869 RADIUS Extensions
- RFC2869bis RADIUS support for Extensible Authentication Protocol (EAP)
- RFC 3164 The BSD Syslog Protocol
- RFC 3580 802.1X RADIUS usage guidelines (VLAN assignment via RADIUS, dynamic VLAN)
RFC-СТАНДАРТЫ IETF – QOS
- RFC 2474 definition of the Differentiated Services Field (DS Field) in the IPv4 and IPv6 headers
- RFC 2475 an architecture for differentiated services
- RFC 2597 Assured Forwarding PHB Group
- RFC 3246 An Expedited Forwarding PHB (Per-Hop Behavior)
- RFC 3260 New Terminology and Clarifications for DiffServ
- RFC 3289 Management Information Base for the Differentiated Services Architecture (read-only)
- Private MIBs for full configuration of DiffServ, ACL and CoS functionality
- RFC-СТАНДАРТЫ IETF – MANAGEMENT
- RFC 854 Telnet
- RFC 855 Telnet Option
- RFC 1155 SMI v1
- RFC 1157 SNMP
- RFC 1212 Concise MIB Definitions
- RFC 1867 HTML/2.0 Forms with file upload extensions
- RFC 1901 Community-based SNMP v2
- RFC 1908 Coexistence between SNMP v1 & SNMP v2
- RFC 2068 HTTP/1.1 protocol as updated by draft-ietf-http-v11-spec-rev-03
- RFC 2271 SNMP Framework MIB
- RFC 2295 Transparent Content Negotiation
- RFC 2296 Remote Variant Selection; RSVA/1.0 State Management “cookies” – draft-ietf-http-state-mgmt-05
- RFC 2576 Coexistence between SNMP v1, v2 and v3
- RFC 2578 SMI v2
- RFC 2579 Textual Conventions for SMI v2
- RFC 2580 Conformance statements for SMI v2
- RFC 3410 Introduction and Applicability Statements for Internet Standard Management Framework
- RFC 3411 An Architecture for Describing SNMP Management Frameworks
- RFC 3412 Message Processing & Dispatching
- RFC 3413 SNMP Applications
- RFC 3414 User-based Security Model
- RFC 3415 View-based Access Control Model
- RFC 3416 Version 2 of SNMP Protocol Operations
- RFC 3417 Transport Mappings
- RFC 3418 Management Information Base(MIB) for the Simple Network Management Protocol (SNMP)
- SSL 3.0 and TLS 1.0
- RFC 2246 The TLS Protocol, Version 1.0
- RFC 2818 HTTP over TLS
- RFC 2346 AES Ciphersuites for Transport Layer Security
- SSH 1.5 and 2.0
- RFC 4253 SSH Transport Layer Protocol
- RFC 4252 SSH Authentication Protocol
- RFC 4254 SSH Connection Protocol
- RFC 4251 SSH Protocol Architecture
- RFC 4716 SECSH Public Key File Format
- RFC 4419 Diffi e-Hellman Group Exchange for the SSH
- Transport Layer Protocol
ПОДДЕРОЖИВАЕМЫЕ MIB
- RFC 1757/2819 – RMON-MIB Remote Network Monitoring Management Information Base
- RFC 1213 – RFC1213-MIB Management Informa- tion Base for Network Management of TCP/IP- based internets: MIB-II
- RFC 1493 – BRIDGE-MIB Definitions of Managed Objects for Bridges (dot1d)
- RFC 2674 – QBRIDGE-MIB The VLAN Bridge MIB module for managing Virtual Bridged Local Area Networks
- RFC 2737 – Entity MIB (Version 2)
- RFC 2863 – The Interfaces Group MIB using SMIv2
- RFC 3635 – Etherlike-MIB Definitions of Managed Objects for the Ethernet-like Interface Types
- NETGEAR-REF-MIB – NETGEAR Reference
- SNMP-COMMUNITY-MIB – support SNMPv1, SNMPv2, and SNMPv3.
- SNMP-FRAMEWORK-MIB – The SNMP Manage- ment Architecture MIB
- SNMP-MPD-MIB – The MIB for Message Processing and Dispatching
- SNMP-NOTIFICATION-MIB – The Notification MIB Module
- SNMP-TARGET-MIB – The Target MIB Module
- SNMP-USER-BASED-SM-MIB – The management information definitions for the SNMP User-based Security Model
- SNMP-VIEW-BASED-ACM-MIB – The management information definitions for the View-based Access Control Model for SNMP
- LAG-MIB – The Link Aggregation module for managing IEEE 802.3ad
- RFC 1213 – Management Information Base for Network Management of TCP/IP based internets: MIB-II
- RFC 1493-BRIDGE-MIB – Definitions of Managed Objects for Bridges (dot1d)
- RFC 2674-P-BRIDGE-MIB – The Bridge MIB Exten- sion module for managing Priority and Multicast Filtering, defined by IEEE 802.1D-1998.
- RFC 2674-Q-BRIDGE-MIB – The VLAN Bridge MIB module for managing Virtual Bridged Local Area Networks
- RFC 2737 – Entity MIB (Version 2)
- RFC 2863 – The Interfaces Group MIB using SMIv2
- RFC 3635 – Definitions of Managed Objects for the Ethernet-like Interface Types
- NETGEAR-SWITCHING-MIB – NETGEAR Switching – Layer 2
- NETGEAR-INVENTORY-MIB – Unit and Slot configuration
- NETGEAR-PORTSECURITY-PRIVATE-MIB – Port Security MIB.
- IEEE8021-PAE-MIB – Port Access Entity module for managing IEEE 802.1X
- NETGEAR-RADIUS-AUTH-CLIENT-MIB – NETGEAR Radius MIB
- RADIUS-ACC-CLIENT-MIB – RADIUS Accounting Client MIB
- RADIUS-AUTH-CLIENT-MIB – RADIUS Authentica- tion Client MIB
- NETGEAR-MGMT-SEC URITY-MIB – The NETGEAR Private MIB for Mgmt Security
- IANA-ADDRESS-FAMILY-NUMBERS-MIB – Address-Family Numbers textual convention
- NETGEAR-QOS-MIB – NETGEAR Flex QOS Support
- NETGEAR-QOS-ACL-MIB – NETGEAR Flex QOS ACL
- DIFFSERV-MIB - RFC 3289 Management Informa- tion Base for the Differentiated Services Architecture
- NETGEAR-QOS-DIFFSERV-EXTENSIONS-MIB – NETGEAR Flex QOS DiffServ Private MIBs’ definitions
- NETGEAR-QOS-DIFFSERV-PRIVATE-MIB – NETGEAR Flex QOS DiffServ Private MIBs’definitions
- LLDP-MIB – Management Information Base module for LLDP configuration, statistics, local system data and remote systems data components
- LLDP-EXT-DOT3-MIB – The LLDP Management Information Base extension module for IEEE 802.3 organizationally defined discovery information
- LLDP-EXT-MED-MIB – The LLDP Management Information Base extension module for TIA-TR41.4 Media Endpoint Discovery information
- TACACS-CLIENT-MIB – Management Information Base pertaining to TACACS+ client configuration.
УПРАВЛЕНИЕ (IPV4/IPV6)
- SNMP v1, v2c, v3 с несколькими IP-адресами
- Поддержка зеркалирования портов (many-to-one)
- Зеркалирование Flow-based
- Syslog
- Передача файлов (конфигурация, микрокод): HTTP, TFTP
- Безопасная передача файлов (конфигурация, микрокод): HTTPS, SCP, SFTP
- Загрузка образов в реальном времени (TFTP)
- Описание портов
- sFlow®
- Графический пользовательский интерфейс (GUI) на базе Web
- Command line interface (CLI)
- Управление IPv6
- Утилита тестирования кабеля
- Безопасность web SSLv3/TLSv1.0 для GUI
- Secure Shell (SSHv1, v2) для CLI
- Сеансы Telnet для управления центральным процессором CPU (5 сеансов)
- Конфигурируемое управление VLAN
- Автоматическая инсталляция
- Контроль доступа администратора через RADIUS или TACACS+
- Два образа (микрокод и конфигурация)
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Размеры (w x d x h): 440 x 257 x 44 мм (17.32 x 10.12 x 1.73 дюймов)
- Вес: 4.368 кг
ЭНЕРГОПОТРЕБЛЕНИЕ
- Максимальный ток AC (с максимальным PoE): 5.59 А
- Максимальная мощность переменного тока (с максимальным PoE): 533 Вт
- Тепловыделение: 1820 Btu/час
ТРЕБОВАНИЯ К ОКРУЖАЮЩЕЙ СРЕДЕ
Эксплуатация:
- Температура: 0° - +50°C
- Влажность: максимальная относительная влажность 90%, без выпадения конденсата
- Высота над уровнем моря: максимум 3 тыс. метров
Хранение:
- Температура: -20° - +70°C
- Влажность: максимальная относительная влажность 95%, без выпадения конденсата
- Высота над уровнем моря: максимум 3 тыс. метров
ЭЛЕКТРОМАГНИТНОЕ ИЗЛУЧЕНИЕ И НЕВОСПРИИМЧИВОСТЬ К НЕМУ
- CE mark, commercial
- FCC Part 15 Class A, VCCI Class A
- Class A EN 55022 (CISPR 22) Class A
- Class A C-Tick
- EN 50082-1
- EN 55024
БЕЗОПАСНОСТЬ
- CE mark, commercial
- CSA certified (CSA 22.2 #950)
- UL listed (UL 1950)/cUL IEC 950/EN 60950
СОСТАВ ПАКЕТА ПОСТАВКИ

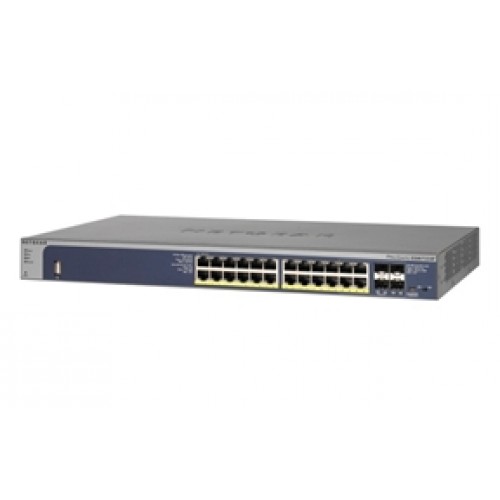

- GSM7224P
- Силовой кабель
- Резиновые ножки для установки на столе
- Резиновые колпачки для SFP
- Кабель Mini-USB to USB для консоли
- Resource CD
- ProSafe NMS200 Network Management System DVD
ГАРАНТИЯ И ПОДДЕРЖКА
- Пожизненная гарантия ProSafe
МОДУЛИ И АКСЕССУАРЫ
- AFM735 100BASE-FX SFP GBIC
- AGM731F 1000BASE-SX SFP GBIC
- AGM732F 1000BASE-LX SFP GBIC
- RPS5412 (внешний И
П Optimal Power®)
