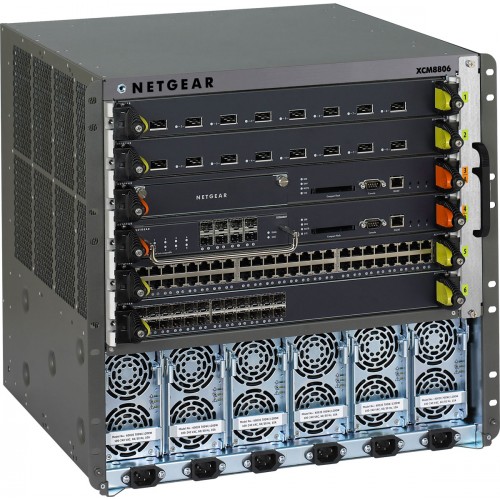

Шасси коммутатора 8800 на 6 слотов

Общая спецификация - шасси

• 6-слотовый модульный коммутатор XCM8806 NETGEAR 8800 Series
  • Пустое 6-слотовое шасси вместе с backplane, блоком вентиляторов и контроллерами блоков питания и вентиляторов
  • Блоки питания заказываются отдельно
• 10-слотовый модульный коммутатор XCM8810 NETGEAR 8800 Series
  • Пустое 10-слотовое шасси вместе с backplane, блоком вентиляторов и контроллерами блоков питания и вентиляторов
  • Блоки питания заказываются отдельно

Общая спецификация – Супервизорный модуль

• Супервизорный модуль XCM88S1 NETGEAR 8800 Series
  • Коммутирующая фабрика (один Супервизорный модуль): 424 Гбит/сек
  • Коммутирующая фабрика (два Супервизорных модуля): 800 Гбит/сек
  • Один слот для флэш-карты compact flash (используется для хранения микрокода, отладочной информации)
  • Один слот для опционной 8-портовй карты 1000Base-X SFP (XCM888F)
  • Один порт управления (10/100 RJ45)
  • Один порт консоли (последовательный RS-232)

Общая спецификация – гигабитный медный модуль ввода/вывода

• 48-портовый 10/100/1000Base-T модуль XCM8848T для NETGEAR 8800 Series
  • 48 портов RJ45 10/100/1000 с автоматическим определением скорости
  • Опционная 802.3af PoE дочерняя плата (XCM88P)

Общая спецификация – гигабитный оптический модуль ввода/вывода

• 24-портовый 1000Base-X SFP-модуль XCM8824F для NETGEAR 8800 Series
  • 24 гигабитных порта SFP

Общая спецификация – 10-гигабитный оптический модуль ввода/вывода

• 8-портовый 10GBase-XFP модуль XCM8808X для NETGEAR 8800 Series
  • 8 10-гигабитных порта XFP

Общая спецификация – блок питания (PSU)

• Обеспечивает 700 Вт при напряжении от 90 до 110 В
  • Обеспечивает 1200 Вт при напряжении от 210 до 220 В

Поддерживаемые протоколы - коммутация

• IEEE 802.3 10BASE-T
• IEEE 802.3u 100BASE-T
• IEEE 802.3ab 1000BASE-T
• IEEE 802.3z 1000BASE-X
• IEEE 802.3ae 10GBASE-X
• IEEE 802.3af Power over Ethernet
• IEEE 802.1D – 1998 Spanning Tree Protocol (STP)
• IEEE 802.1D – 2004 Spanning Tree Protocol (STP и RSTP)
• IEEE 802.1w – 2001 Rapid Reconfiguration for STP, RSTP
• IEEE 802.1Q – 2003 (бывший IEEE 802.1s)
• Multiple Instances of STP, MSTP
• PVST+, Per VLAN STP (802.1Q interoperable)
• Draft-ietf-bridge-rstpmib-03.txt – Definitions of Managed Objects for Bridges with Rapid Spanning Tree Protocol
• IEEE 802.1Q – 1998 Virtual Bridged Local Area Networks
• IEEE 802.3ad Static load sharing configuration and LACP based dynamic configuration
• Software Redundant Ports
• IEEE 802.1AB – LLDP Link Layer Discovery Protocol
• LLDP Media Endpoint Discovery (LLDP-MED), ANSI/TIA-1057, draft 08

Поддерживаемые протоколы – управление и анализ трафика

• RFC 2030 SNTP, Simple Network Time Protocol v4
• RFC 854 Telnet клиент и сервер
• RFC 783 TFTP Protocol (revision 2)
• RFC 951, 1542 BootP
• RFC 2131 BOOTP/DHCP relay агент и DHCP-сервер
• RFC 1591 DNS (операции клиента)
• RFC 1155 Structure of Mgmt Information (SMIv1)
• RFC 1157 SNMPv1
• RFC 1212, RFC 1213, RFC 1215 MIB-II, Ethernet-Like MIB & TRAPs
• RFC 1573 Evolution of Interface
• RFC 1650 Ethernet-Like MIB (обновление RFC 1213 для SNMPv2)
• RFC 1901, 1905 – 1908 SNMP v2c, SMIv2 and Revised MIB-II
• RFC 2576 сосуществование SNMP Version 1, Version 2 и Version 3
• RFC 2578 – 2580 SMIv2 (обновление RFC 1902 – 1903)
• RFC 3410 – 3415 SNMPv3, безопасность на уровне пользователя, шифрование и аутентификация
• RFC 3826 – Алгоритм шифрования Advanced Encryption Standard (AES) в модели безопасности SNMP на уровне пользователя
• Группы RFC 1757 RMON 4: Stats, History, Alarms и Events
• RFC 2021 RMON2 (probe configuration)
• RFC 2613 SMON MIB
• RFC 2925 Ping/Traceroute MIB
• RFC 2668 802.3 MAU MIB
• draft-ietf-hubmib-mau-mib-v3-02.txt
• RFC 1643 Ethernet MIB
• RFC 1493 Bridge MIB
• RFC 2096 IPv4 Forwarding Table MIB
• RFC 2737 Entity MIB v2
• RFC 2233 Interface MIB
• RFC 3621 PoE-MIB (PoE switches only)
• Secure Shell (SSH-2) клиент и сервер
• Secure Copy (SCP-2) клиент и сервер
• Secure FTP (SFTP) сервер
• sFlow version 5
• Ведение журнала конфигураций
• Несколько образов, несколько конфигураций
• RFC 3164 BSD Syslog Protocol с серверами Multiple Syslog ––999 локальных сообщений (criticals stored across reboots)
• Web-интерфейс управления шасси
• IP Route Compression

Поддерживаемые протоколы – безопасность, защита коммутатора и сети

• Secure Shell (SSH-2), Secure Copy (SCP-2) и SFTP клиент/сервер с шифрованием/ аутентификацией (требуется использованием модулей шифрования, на которые распространяются экспортные ограничения)
• SNMPv3 безопасность на уровне пользователя с шифрованием/ аутентификацией (см. выше)
• RFC 1492 TACACS+
• Аутентификация RFC 2138 RADIUS
• Ведение записей RFC 2139 RADIUS
• RFC 3579 RADIUS EAP поддержка для 802.1x
• Аутентификация RADIUS при выполнении отдельных команд
• Профили доступа для всех протоколов маршрутизации
• Политики доступа для Telnet/SSH-2/SCP-2
• Вход в сеть – механизмы на базе 802.1x, Web и MAC
• IEEE 802.1x – 2001 контроль доступа к сети на уровне портов для входа в сеть
• Multiple supplicants with multiple VLANs для входа в сеть (все режимы)
• Fallback к локальной базе данных аутентификации (методы аутентификации на базе MAC и Web)
• Гостевая VLAN для 802.1x
• RFC 1866 HTML – используется для входа в сеть с помощью Web-интерфейса
• SSL/TLS transport – используется для входа в сеть с помощью Web-интерфейса (требуется использованием модулей шифрования, на которые распространяются экспортные ограничения)
• Безопасность MAC– Блокировка и ограничение
• Безопасность IP – RFC 3046 DHCP опция 82 с ID порта и VLAN
• Безопасность IP– Trusted DHCP Server
• Списки контроля доступа (ACL) Layer 2/3/4
• RFC 2267 Network Ingress Filtering
• Управление RPF (Unicast Reverse Path Forwarding) с помощью ACL-ей
• ACL для для скорости физической линии
• Ограничение скорости /Shaping с помощью ACL-ей
• IP Broadcast Forwarding Control
• ICMP and IP-Option Response Control
• Защита от атак SYN
• Защита от атак DoS на CPU с ограничением скорости трафика на управляющий CPU
• Надежная защита от типичных сетевых атак:
  • CERT (http://www.cert.org)
  • CA-2003-04: “SQL Slammer”
  • CA-2002-36: “SSHredder”
  • CA-2002-03: SNMP vulnerabilities
  • CA-98-13: tcp-denial-of-service
  • CA-98.01: smurf
  • CA-97.28: атака Teardrop_Land -Teardrop и “LAND“ attack
  • CA-96.26: ping
  • CA-96.21: tcp_syn_flooding
  • CA-96.01: UDP_service_denial
  • CA-95.01: IP_Spoofing_Attacks_and_Hijacked_ Terminal_Connections
  • IP Options Attack
• Атаки на хосты
  • Teardrop, boink, opentear, jolt2, newtear, nestea, syndrop, smurf, fraggle, papasmurf, synk4, raped, winfreeze, ping –f, ping of death, pepsi5, Latierra, Winnuke, Simping, Sping, Ascend, Stream, Land, Octopus

Поддерживаемые протоколы – безопасность, защита маршрутизатора

• Безопасность IP– DHCP enforcement via Disable ARP Learning
• Безопасность IP – Gratuitous ARP Protection
• Безопасность IP – DHCP Secured ARP/ARP Validation
• Аутентификация для протокола маршрутизации MD5

Поддерживаемые протоколы – требования для хоста IPv4

• RFC 1122 требования для хоста
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 894 IP over Ethernet
• RFC 1027 Proxy ARP
• RFC 2068 HTTP server
• IGMP v1/v2/v3 Snooping with Configurable Router Registration Forwarding
• IGMP Filters
• PIM Snooping
• Static IGMP Membership
• Multicast VLAN Registration (MVR)

Поддерживаемые протоколы – требования для маршрутизатора IPv4

• Требования RFC 1812 для маршрутизаторов IP Version 4 Routers
• RFC 1519 CIDR
• RFC 1256 IPv4 ICMP Router Discovery (IRDP)
• Static Unicast Routes
• Static Multicast Routes
• RFC 1058 RIP v1
• RFC 2453 RIP v2
• Static ECMP
• RFC 1112 IGMP v1
• RFC 2236 IGMP v2
• RFC 3376 IGMP v3
• RFC 2933 IGMP MIB
• RFC 2096 IPv4 Forwarding Table MIB
• RFC 1724 RIPv2 MIB
• RFC 3768 VRRPv2
• RFC 2787 VRRP MIB
• RFC 2328 OSPF v2 (Edge-mode)
• OSPF ECMP
• OSPF MD5 Authentication
• RFC 1587 OSPF NSSA Option
• RFC 1765 OSPF Database Overflow
• RFC 2370 OSPF Opaque LSA Option
• RFC 3623 OSPF Graceful Restart
• RFC 1850 OSPFv2 MIB
• RFC 2362 PIM-SM (Edge-mode)
• RFC 2934 PIM MIB
• RFC 3569, draft-ietf-ssm-arch-06.txt PIM-SSM PIM Source Specific Multicast
• draft-ietf-pim-mib-v2-o1.tx
• Mtrace, функция “traceroute” для IP Multicast: draft-ietf-idmr-traceroute-ipm-07
• Mrinfo, утилита multicast router information tool на основе Appendix-B of draft-ietf-idmr-dvmrpv3-11

Поддерживаемые протоколы – требования для хоста IPv6

• RFC 5095, спецификация Internet Protocol, Version 6 (IPv6)
• RFC 4861, Neighbor Discovery for IP Version 6, (IPv6)
• RFC 2463, спецификация Internet Control Message Protocol (ICMPv6) for the IPv6
• RFC 2464, передача пакетов IPv6 через сети Ethernet
• RFC 2465, IPv6 MIB, General Group and Textual Conventions
• RFC 2466, MIB for ICMPv6
• RFC 2462, IPv6 Stateless Address Auto configuration – требования к хосту
• RFC 1981, Path MTU Discovery for IPv6, August 1996 – требования к хосту
• RFC 3513, архитектура адресации Internet Protocol Version 6 (IPv6)
• RFC 3587, Global Unicast Address Format
• Telnet server over IPv6 transport
• SSH-2 server over IPv6 transport
• Ping over IPv6 transport
• Traceroute over IPv6 transport

Поддерживаемые протоколы - IPv6 Interworking и миграция

• RFC 2893, конфигурация туннелей
• RFC 3056, 6to4

Поддерживаемые протоколы – требования для маршрутизатора IPv6

• RFC 2462, IPv6 Stateless Address Auto configuration – требования для маршрутизатора
• RFC 1981, Path MTU Discovery for IPv6, August 1996 – требования для маршрутизатора
• RFC 2710, протокол IPv6 Multicast Listener Discovery v1 (MLDv1)
• RFC 3810, протокол IPv6 Multicast Listener Discovery v2 (MLDv2)
• Static Unicast routes for IPv6
• RFC 2080, RIPng
• Static ECMP

Поддерживаемые протоколы – сервисы QoS и VLAN

• Quality of Service и политики
  • IEEE 802.1D – 1998 (802.1p) Packet Priority
  • RFC 2474 DiffServ Precedence, включая 8 очередей/портов
  • RFC 2598 DiffServ Expedited Forwarding (EF)
  • RFC 2597 DiffServ Assured Forwarding (AF)
  • RFC 2475 DiffServ функции маршрутизатора ядра и границы сети
• Сервисы VLAN: VLAN-ы, vMAN-ы
  • IEEE 802.1Q VLAN Tagging
  • IEEE 802.1v: классификация VLAN по протоколу и порту
  • VLAN-ы на базе портов
  • VLAN-ы на базе протоколов
  • VLAN-ны на базе MAC
  • Несколько доменов STP на VLAN
  • Upstream Forwarding Only/Disable Flooding
  • RFC 5517 Private VLANs
  • Поддержка Multicast для PVLAN
  • Поддержка Multicast для агрегирования VLAN
  • Агрегирование VLAN
  • Multicast VLAN Registration (MVR)
  • IEEE 802.1 Q-in-Q (Double-VLAN tagging)
  • IEEE 802.1ad Provider Bridge Network, виртуальные MAN (vMAN-ы)
  • vMAN Ethertype Translation/Secondary vMAN Ethertype

Расширенные протоколы ядра сети, IPv4 и IPv6

• Требуется приобрести лицензию NETGEAR 8800 Series Advanced Core Software (XCM88ASL-10000S):
  • PIM-DM Draft IETF PIM Dense Mode draft-ietfidmr-pim-dm-05.txt, draft-ietf-pim-dm-newv2-04.txt
  • RFC 3618 Multicast Source Discovery Protocol (MSDP)
  • RFC 3446 Anycast RP using PIM and MSDP
  • RFC 2740 OSPFv3, OSPF for IPv6
  • RFC 1771 Border Gateway Protocol 4
  • RFC 1965 Autonomous System Confederations for BGP
  • RFC 2796 BGP Route Reflection (заменяет RFC 1966)
  • RFC 1997 BGP Communities Attribute
  • RFC 1745 BGP4/IDRP for IP-OSPF Interaction
  • RFC 2385 TCP MD5 Authentication for BGPv4
  • RFC 2439 BGP Route Flap Damping
  • RFC 2918 Route Refresh Capability for BGP-4
  • RFC 3392 Capabilities Advertisement with BGP-4
  • RFC 4360 BGP Extended Communities Attribute
  • RFC 4486 Subcodes for BGP Cease Notification message
  • draft-ietf-idr-restart-10.txt Graceful Restart Mechanism for BGP
  • RFC 4760 Multiprotocol extensions for BGP-4
  • RFC 1657 BGP-4 MIB
  • Draft-ietf-idr-bgp4-mibv2-02.txt – Enhanced BGP-4 MIB

Физические характеристики - размеры

• Модульный коммутатор XCM8810: высота 62.2 см x ширина 44.5 см x глубина 46.3 см
• Модульный коммутатор XCM8806: высота 44.45 см x ширина 44.5 см x глубина 46.3 см
• Блок питания XCM88PS1: высота 12.1 см x ширина 6.99 см x глубина 34.9 см
• Размеры супервизорного модуля XCM88S1: высота 4.1 см x 38.8 см x 38.7 см
• Размеры всех модулей ввода/вывода: высота 4.1 см x ширина 38.8 см x глубина 38.7 см)
• Размеры 8-портовой 1000Base-X SFP-карты XCM888F для: высота 3.35 см x ширина 17.63 см x глубина 28.42 см)
• Размеры дочерней карты XCM88P PoE для XCM8848T: высота 3.18 см x ширина 36.35 см x глубина 12.22 см)

Физические характеристики - Вес

• Модульный коммутатор XCM8810: 35.8 кг
• Модульный коммутатор XCM8810 в полной комплектации (максимум): 90.9 кг
• Модульный коммутатор XCM8806: 29.5 кг
• Модульный коммутатор XCM8806 в полной комплектации (максимум): 68.5 кг
• Блок питания XCM88PS1: 7 3.2 кг
• Супервизорный модуль XCM88S1: 2.93 кг
• 48-портовый модуль XCM8848T 10/100/1000Base-T: 3.52 кг
• 24-портовый SFP-модуль XCM8824F 1000Base-X: 3.15 кг
• 8-портовый модуль 10GBase-XFP XCM8808X Module: 3.13 кг
• 8-портовая карта 1000Base-X SFP XCM888F для XSM88S1: 1.0 кг
• Дочерняя карта XCM88P PoE для XCM8848T: 0.36 кг

Физические характеристики - питание

• Модульный коммутатор XCM8810 с блоками питания: 55 Вт (Тепловыделение: 188 BTU)
• Модульный коммутатор XCM8806 с блоками питания: 45 Вт (Тепловыделение: 154 BTU)
• Супервизорный модуль XCM88S1: 150 Вт (Тепловыделение: 512 BTU)
• 48-портовый модуль 10/100/1000Base-T XCM8848T: 110 Вт (Тепловыделение: 376 BTU)
• 48-портовый модуль 10/100/1000Base-T XCM8848T с дочерней картой XCM88P PoE: 110 Вт (Тепловыделение: 376 BTU)
• 24-портовый модуль 1000Base-X SFP XCM8824F: 100 Вт (Тепловыделение: 341 BTU)
• 8-портовый модуль 10GBase-XFP XCM8808X: 135 Вт (Тепловыделение: 461 BTU)

Условия эксплуатации

• Требования к окружающей среде
  • Температура при эксплуатации: 0° C - 40° C
  • Влажность при эксплуатации: относительная влажность 10% - 93%, без выпадения конденсата
  • Ударная нагрузка при эксплуатации: 30 м/сек2 (3g), 11 мскек, 60 ударов
  • Синусоидальная вибрация при эксплуатации: 5-100-5 Гц при 0.2G, 0-Peak, 01 Oct./мин.
  • Случайная вибрация при эксплуатации: 3- 00 МГц при 1.5g rms

Нормативы/стандарты безопасности (North American Safety of ITE)

• North American Safety of ITE
  • UL 60950-1:2003 1st Ed., Listed Device (U.S.)
  • CSA 22.2#60950-1-03 1st Ed.(Canada)
  • Соответствует FCC 21CFR Chapter1, Subchapter J (U.S. Laser Safety)
  • CDRH Letter of Approval (U.S. FDA Approval)
  • IEEE 802.3af 6-2003 среда A для применения PoE
• European Safety of ITE
  • EN60950-1:2001+A11
  • EN 60825-1+A2:2001 (безопасность лазерного оборудования)
  • TUV-R GS Mark от German Notified Body
  • 73/23/EEC Low Voltage Directive
• International Safety of ITE
  • CB отчет и сертификат в соответствии сEC 60950-1:2001+особенности для разных страны
  • AS/NZX 60950-1 (Австралия/Новая Зеландия) стандарты EMI/EMC
• North America EMC for ITE
  • FCC CFR 47 part 15 Class A (U.S.)
  • ICES-003 Class A (Canada)
• Европейские стандарты EMC
  • EN 55022:1998 Class A
  • EN 55024:1998 Class A
  • – включая IEC 61000-4-2, 3, 4, 5, 6, 8, 11
  • EN 61000-3-2,3 (Harmonics & Flicker)
  • ETSI EN 300 386:2001 (EMC телекоммуникации)
  • 89/336/EEC директива по EMC
• Международные сертификации EMC
  • CISPR 22:1997 Class A (международная для излучения)
  • CISPR 24:1997 Class A (международная для невосприимчивости)
  • IEC/EN 61000-4-2 электростатический разряд, контакт 8 кВ, 15 кВ воздух, Criteria A
  • IEC/EN 61000-4-3 невосприимчивость к излучению 10V/m, Criteria A
  • IEC/EN 61000-4-4 импульсы, 1 кВ, Criteria A
  • IEC/EN 61000-4-5 скачок напряжения, 2 кВ, 4 кВ, Criteria A
  • IEC/EN 61000-4-6 невосприимчивость к наведенному напряжению, 0.15-80 МГц, 10 В/м unmod. RMS, Criteria A
  • IEC/EN 61000-4-11 падение и прерывание питания, >30%, 25 периодов, Criteria C
• Специфика для разных стран
  • VCCI Class A (Япония - излучение)
  • AS/NZS 3548 ACA (Австралия - Излучение)
  • CNS 13438:1997 Class A (BSMI-Тайвань)
  • NOM/NYCE (Мексика)
  • MIC Mark, EMC Approval (Корея)

Стандарты на телекоммуникационное оборудование

• ETSI EN 300 386:2001 (EMC Telecommunications)
• ETSI EN 300 019 (Environmental for Telecommunications)

Окружающая среда

• EN/ETSI 300 019-2-1 v2.1.2 – Class 1.2 Storage
• EN/ETSI 300 019-2-2 v2.1.2 – Class 2.3 Transportation
• EN/ETSI 300 019-2-3 v2.1.2 – Class 3.1e Operational
• EN/ETSI 300 753 (1997-10) – Acoustic Noise
• NEBS GR-63 Issue 2 – Sound Pressure
• ASTM D3580 Random Vibration Unpackaged 1.5G

Гарантия

• 3 года

Информация для заказа (все регионы)
