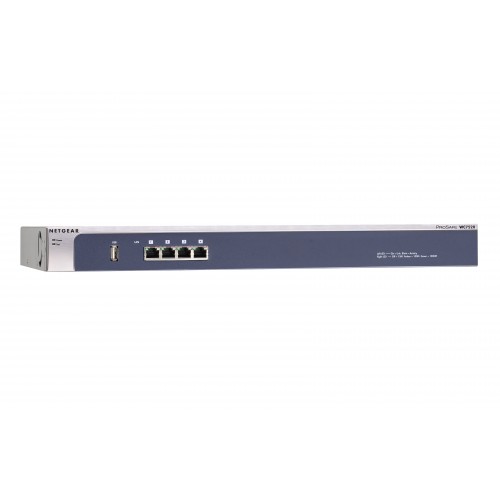

ProSafe™ контроллер для работы с точками доступа WNAP210, WNAP320, WNDAP350 и WNDAP360 (4 порта 10/100/1000 Мбит/с) с поддержкой до 20 точек доступа (с возможностью расширить лицензиями до 50), стекируемый (до 3-х устройств)

ProSafe™ контроллер для работы с точками доступа WNAP210, WNAP320, WNDAP350 и WNDAP360 (4 порта 10/100/1000 Мбит/с) с поддержкой до 20 точек доступа (с возможностью расширить лицензиями до 50), стекируемый (до 3-х устройств)
205983 руб.
Без НДС: 174562 руб.
Производитель: NetGear
Модель: WC7520
Код: WC7520-100EUS
Гарантия: пожизн.
Наличие: В наличии
Количество:

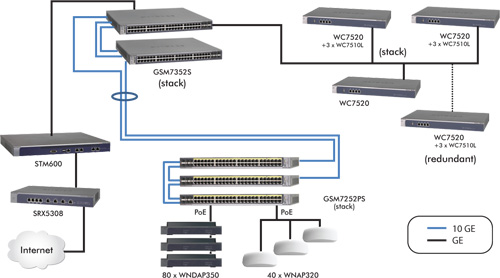

Пример конфигурации Wireless-N с 120 точками доступа (AP) и одним резервированным контроллером.

wc7520_product_image_diagram

ИНФОРМАЦИЯ О СИСТЕМЕ И ОГРАНИЧЕНИЯ

Поддерживаемые модели точек доступа

  • Двухдиапазонная беспроводная точка доступа WNDAP360 ProSafe Dual Band 802.11n
  • Двухдиапазонная беспроводная точка доступа WNDAP350 ProSafe Dual Band 802.11n
  • Беспроводная точка доступа WNAP320 ProSafe 802.11n
  • Беспроводная точка доступа WNAP210 ProSafe 802.11n

Поддерживаемые режимы

  • Wireless-A/B/G/N

Максимальное число AP, которые может поддерживать один контроллер

  • 20 (по умолчанию)
  • 50 при покупке трех лицензий 10-AP License Upgrades (WC7510L)

Максимальное число контроллеров в стеке

  • 3

Максимальное число точек доступа, который может поддерживать стек контроллеров

  • 150

Максимальное число групп профилей на один контроллер

  • 8
  • Каждая точка доступа может быть только в одной группе профилей

Максимальное число профилей Security Profile (SSID) на группу профилей

  • 8 на один радиочастотный диапазон (2.4 ГГц; 5 ГГц)
  • 16 при использовании WNDAP350

Максимальное число профилей Security Profile (SSID) на один контроллер

  • 128 (при использовании WNDAP350/WNDAP360 и 8 профилей безопасности на один радиочастотный диапазон)

Максимальное число профилей безопасности на сеть (3 контроллера)

  • 512

Максимальное число подозрительных AP, который способен обнаружить один контроллер

  • 512

Максимальное число карт Floorplan на один контроллер

  • 3 (по умолчанию)
  • Число карт можно увеличить, если использовать для их хранения локальное USB-устройство хранения (максимум до 18 карт floorplan)

Число порталов Captive на один контроллер

  • 1

Максимальное число клиентов на один AP

  • WNAP210: до 32 клиентов; WNAP320: до 64 клиентов
  • WNDAP350 и WNDAP360: до 64 клиентов на один радиочастотный диапазон (всего 128 клиентов)

Максимальное число клиентов на один контроллер

  • Не более максимального числа клиентов на одну AP

Мобильность L2

  • Поддерживает быстрый роуминг L2 между точками доступа

Мобильность L3

  • Поддерживает быстрый роуминг L3 с шифрованием туннелей между точками доступа и контроллером

Максимальное число VLAN-ов на один контроллер

  • 64 VLAN-ов для SSID
  • 1 конфигурируемая VLAN управления

Резервирование контроллера

  • Резервирование N+1 на базе с переключением при отказе (failover)
  • Резервирование 1:1 когда один продукционный контроллер и один контроллер в холодном резерве объединены в резервированную группу
  • Резервирование 1:2 или 1:3 когда один контроллер в холодном резерве добавляется к стеку из 2 или 3 продукционных контроллеров
  • Лицензии на резервном контроллере должны как минимум соответствовать лицензиям продукционных контроллеров, которые он защищает

КОНФИГУРАЦИИ ЛИЦЕНЗИЙ

На один контроллер: До 50 точек доступа (AP) с соответствующими лицензиями

На стек: До 150 точек доступа (AP) с соответствующими лицензиями

ПРИМЕРЫ КОНФИГУРАЦИЙ – РАЗВЕТЫВАНИЕ БЕСПРОВОДНЫХ СЕТЕЙ A/B/G/N

Число точек доступа - до:

Число контроллеров беспроводной сети (WC7520)

Число лицензий 10-AP Incremental License Upgrades (WC7510L

КОНФИГУРАЦИЯ IP И VLAN-ОВ

DHCP сервер/Relay

  • Интегрируемый DHCP-сервер
  • Можно добавить несколько DHCP-серверов / пулов для разных VLAN-ов (до 64)

VLAN-ы для контроллера беспроводных сетей

  • Одна VLAN управления (конфигурируемый VLAN ID)

Точки доступа VLAN-ов / несколько SSID

  • 64 VLAN-ов

Развертывание VLAN-ов

  • Контроллер беспроводной сети должен быть подключен по IP с точками доступа через VLAN управления. Если контроллер и точки доступа расположены в разных VLAN управления, то внешняя маршрутизация VLAN должна обеспечить соединение по IP между контроллером и точками доступа.

ПЛАНИРОВАНИЕ И МОНИТОРИНГ РАДИОЧАСТОТНОГО ДИАПАЗОНА

Интегрированное планирование развертывание

  • Иерархический просмотр сети: Загрузка карт Floor map и ввод размеров для этих карт
  • Алгоритм автоматического планирования радиочастотного диапазона: рассчитывается число AP, которое необходимо для покрытия floor plan
  • Теоретическое облачное покрытие указывается для каждой AP для выбора его места на floor plan

Мониторинг радиочастотного диапазона

  • Расчет покрытия для floor plan
  • Предупреждение о любых обнаруженных белых пятнах покрытия с указанием, как их можно устранить с помощью соседних точек доступа
  • Триангуляция подозрительных точек доступа и внесенных в черный список клиентов

УПРАВЛЕНИЕ РАДИОЧАСТОТНЫМ ДИАПАЗОНОМ

  • Автоматическое распределение каналов для уменьшения помех
  • Автоматическое распределение каналов учитывает для каждой точки доступа расположение точек доступа, помехи и соседние AP
  • Редактируемый список используемых корпоративных каналов
  • Режим Scheduled для автоматического распределения каналов
  • В случае сильных помех можно использовать автоматический режим

Автоматическое управление мощностью

  • Оптимальная мощность сигнала определяется на основе требований к покрытию
  • Можно использовать режим автоматического управления мощностью
  • Сканирование соседней радиочастотной среды для уменьшения помех от соседних точек доступа и «протечек» между этажами

Обнаружение белых пятен покрытия

  • Автоматический режим
  • Обнаружение отключения точек доступа и незащищенных радиочастотных каналов с выдачей предупреждений
  • Само-излечение: Автоматическое увеличение мощности соседних точек доступа чтобы устранить белые пятна покрытия

Балансировка нагрузки

  • Мониторинг нагрузки точек доступа и предотвращение их перегруженности
  • Перенаправление клиентов на менее загруженные соседние точки доступа

Быстрый роуминг

  • «Бесшовная» быстрая мобильность по VLAN-ам и подсетям
  • Включает 802.11i pre-auth и быстрый роуминг
  • Быстрый роуминг поддерживается на уровнях L2 и L3 для беспроводных клиентов, работающих с видео, аудио и голосом

QUALITY OF SERVICE

WMM Quality of Service

  • WMM (802.11e) назначает приоритеты трафика как исходящего трафика от станций к точкам доступа (параметры станции EDCA) и нисходящего трафика от точек доступа к станциям клиента (параметры EDCA точек доступа)

Очереди WMM в порядке уменьшения приоритетов

  • Голос: Очередь имеет самый высокий приоритет в с минимальными задержками, что делает ее идеальной для таких приложений, как VoIP и потоковое мультимедиа
  • Видео: Очередь со вторым по величине приоритетом и низкими задержками. Приложения работы с видео направляются в эту очередь
  • Best effort: Очередь со средним приоритетом и средними задержками. В эту очередь обычно ставятся стандартные приложения IP
  • Фоновый режим: низкий приоритет с высокой пропускной способностью. В эту очередь направляются такие нечувствительные к задержка приложения, которым требуется высокая скорость передачи, как FTP

Опция экономии электроэнергии WMM

  • Опция экономии электроэнергии WMM помогает продлить время работы от аккумулятора таких мобильных устройств, как телефоны, ноутбуки, КПК и аудиоплееры с использованием механизмов IEEE® 802.11e

Ограничение скорости

  • Ограничение скорости для SSID задается в процентах от всей доступной полосы пропускания

БЕЗОПАСНОСТЬ БЕСПРОВОДНОЙ СЕТИ

Протоколы аутентификации клиента

  • Open, WEP, WPA/WPA2-PSK
  • 802.11i/WPA/WPA2 Enterprise со стандартным интерфейсом к внешнему серверу AAA/RADIUS Server
  • Локальные списки ACL (512 MAC)
  • MAC ACL на основе локального сервера AAA Server или внешнего сервера Radius

Distinct AAA Server per SSID

  • Да

Протокол RADIUS Accounting

  • Для клиента отслеживается:
    • Количество байт Tx/Rx
    • время соединения/отсутствия соединения

Аутентификация на базе LDAP

  • Стандартный интерфейс к внешнему LDAP-серверу /Microsoft® Active Directory Server

Интегрированный сервер AAA

  • Аутентификация по локальной базе данных на основе внутреннего AAA-сервера WC7520

Гостевой доступ

  • Доступен интегрированный портал captive для аутентификации клиента в профиле безопасности
  • Режим аутентификации на основе пароля: доступен локальный user store, назначаемые рецепционистом имя пользователя и пароль
  • Режим внешнего сервера Radius: внешняя аутентификация RADIUS для клиентов портала captive
  • Открытый режим аутентификации: Автоматическая регистрация гостей с использованием адреса электронной почты
  • Извлечение журналов регистрации действий гостей

Портал Captive

  • Конфигурируемая страница портала, включая файлы с картинками

Подозрительные точки доступа

  • Определение подозрительных точек доступа: AP с радио SSID, которые обнаружены управляемыми AP и передающие по той же проводной сети L2
  • Обнаружение и отображение до 512 подозрительных AP

МОНИТОРИНГ БЕСПРОВОДНОЙ СЕТИ

Общий мониторинг

  • Общий статус управляемых точек доступа, обнаруженных подозрительных точек доступа, подключенных беспроводных станций, информации контроллера беспроводной сети и использования беспроводной сети

Управляемые точки доступа

  • Статус AP для управляемых точек доступа и детальные сведения, включая настройки конфигурации, текущие настройки беспроводной сети, текущие клиенты и подробную статистику трафика

Подозрительные точки доступа

  • Отчеты о подозрительных точках доступа
  • Подозрительные точки доступа в том же канале
  • Подозрительные точки доступа в канале, который создает помехи

Беспроводные клиенты

  • Статистика клиентов и детали для каждой AP, каждого SSID, для этажа и площадки
  • Черный список клиентов, клиенты в роуминге

Использование беспроводной сети

  • Статистика использования беспроводной сети отображает в графическом видео усредненный трафик полученного/переданного сетевого трафика для управляемых точек доступа. Три отдельные графика для трафика Ethernet, беспроводных сетей 802.11 b/bg/ng и 802.11 a/na

Карты Heat Maps

  • Отображение покрытия в реальном времени и визуализация
  • Визуализация размещений и отслеживание устройств

Аренда DHCP

  • Детали DHCP для беспроводных клиентов

УПРАВЛЕНИЕ

Интерфейс управления

  • HTTP, SNMP v1/v2c, telnet, Secure Shell (SSH)

Журналы и отчеты

  • Если в сети есть сервер syslog, то Wireless Controller может пересылать все журналы. Журналы также доступны в GUI и их можно загрузить (log export file)
  • Предупреждения по электронной почте по нескольким адресам о событиях, связанных с конфигурациями

Диагностика

  • Ping на управляемые точки доступа

Обслуживание

  • Сохранение/восстановление конфигурации, восстановление фабричных настроек, изменение пароля администратора, добавление пользователя (read-only), обновление микрокода контроллера беспроводной сети и управляемых точек доступа через Web-браузер

Dual Boot Image

  • Поддерживается

SNMP

  • SNMP v1/v2c

СТАНДАРТЫ IEEE И IETF RFC

Стандарты IEEE проводных сетей

  • IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T
  • IEEE 802.1Q VLAN tagging

Стандарты IEEE проводных сетей

  • IEEE 802.11a, 802.11b, 802.11g, 802.11n
  • WMM (из 802.11e)

RFC - системные средства

  • RFC 1001 стандарт протокола для сервиса NetBIOS по транспорту TCP/UDP: Concepts and methods'
  • RFC 1002 стандарт протокола для сервиса NetBIOS по транспорту TCP/UDP: детальная спецификация
  • RFC 1155 информация для управления сетями TCP/IP
  • RFC 1305 Network Time Protocol (Version 3) спецификация, внедрение и анализ
  • RFC 2131 DHCP
  • RFC 3768 Virtual Router Redundancy Protocol (VRRP)
  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMP
  • RFC 793 TCP
  • RFC 826 ARP

RFC - Безопасность и AAA

  • WPA-PSK, WPA2-PSK
  • RFC 1321 MD5 Message – алгоритм Digest
  • RFC 1851 Triple DES Algorithm
  • RFC 2246 TLS Protocol Version 1.0
  • RFC 2404 HMAC-SHA-1-96
  • RFC 3280 сертификат Internet X.509 PKI и сертификат CRL certificate
  • RFC 3377 Lightweight Directory Access Protocol (v3): Техническая спецификация
  • RFC 3565 Использование алгоритма шифрования Advanced Encryption Standard (AES) в синтаксисе зашифрованных сообщений
  • RFC 4346 TLS Protocol version 1.1

СТАНДАРТЫ IEEE И IETF RFC

RFC - управление

  • SNMP v1, v2c
  • RFC 364 syslog
  • RFC 854 telnet
  • RFC 1156 MIB
  • RFC 1157 SNMP
  • RFC 1213 MIB II
  • RFC 1350 TFTP
  • RFC 2616 HTTP
  • RFC 3164 протокол BSD Syslog
  • Enterprise private MIB-ы

ОБОРУДОВАНИЕ

Порты локальной сети Gigabit RJ45 Ports

  • 4 порта коммутатора 10/100/1000

Флэш-память /RAM

  • 8 Мбайт + 2 Гбайт CF/1 Гбайт DDR2

Порт USB

  • 1 порт для USB-устройств хранения
  • Больше карт floor heat
  • Расширенная история статистики

Основные нормативы

  • FCC Class A, CE, WEEE, RoHS

Температура эксплуатации и хранения

  • Температура при эксплуатации 0°-45° C (32°-113° F),
  • Температура при хранении -20°-70° C (-4°-158° F)

Влажность

  • Эксплуатация – относительная влажность не более 90%, хранение – не более 95%

Электрические характеристики

  • 100-240 В, переменный ток /50-60 Гц, универсальный вход, постоянный ток 5 В/8 А (встроенный блок питания)

Размеры (W x H x D) см

  • 26.1 x 4.3 x 44

Размеры (W x H x D) дюймов

  • 10.3 x 1.7 x 17.3

Вес, кг

  • 2.912

Требования к компьютеру

  • Internet Explorer® версии 5.0 или более поздней Mozilla Firefox® версии 1.0 или более поздней

Состав пакета поставки

  • Контроллер ProSafe 20-AP Wireless Controller (WC7520), кабель Ethernet, силовой кабель, руководство по подготовке к эксплуатации, resource CD

Гарантия

  • Пожизненная гарантия ProSafe
  • Замена оборудования на площадке заказчика на следующий рабочий день, 3 года (включено)**
