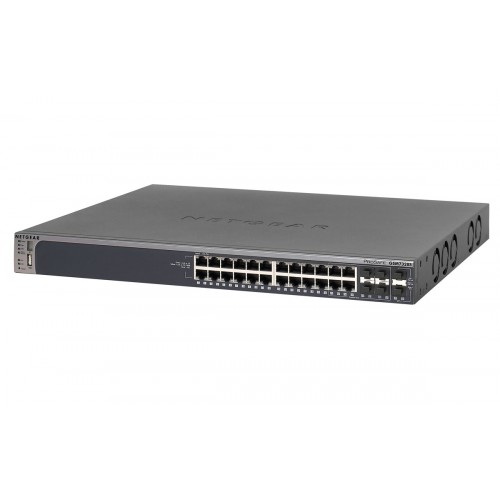

Управляемый коммутатор 3-го уровня с консольным портом на 20GE+4SFP(Combo)+2xSFP+(10G) портов c 2-мя слотами под 10GE, стекируемый (GSM7328Sv2)

>>Щелкните здесь для просмотра брошюры с подробной спецификацией продукта

ФИЗИЧЕСКИЕ ИНТЕРФЕЙСЫ

Передняя панель

• 24 порта RJ45 10/100/1000 с автоматическим определением скорости
• 4 общих порта SFP для оптических гигабитных uplink (общие для последних четырех портов RJ45)
• 2 независимых порта 10 Gigabit SFP+
• USB-порт (для хранения конфигурационных файлов и микрокода)

Задняя панель

• 2 дополнительных отсека для модулей 10 Gigabit I/O module
• Порт Serial RS-232 для консоли

Всего

• 24 порта Gigabit + 4 порта 10 Gigabit

ПРОЦЕССОР / ПАМЯТЬ

• Память: MPC8633, 666 Мгц
• Оперативная память: 256 Мбайт (RAM)
• Буфер пакетов: 6 Мбайт на коммутатор
• Хранение микрокода (флэш-память: 32 Мбайт

АППАРАТНОЕ СТЕКИРОВАНИЕ

• GSM7352S
• GSM7228PS/GSM7252PS
• GSM7328FS
• Модели предыдущего поколения GSM7328Sv1/GSM7352Sv1
• Высота стека - 8 стеков/384 портов

СВОДКА ПРОИЗВОДИТЕЛЬНОСТИ

• Коммутирующая фабрика: 144 Gbps
• Пропускная способность: 107.1 Mpps
• Режим перенаправления: Store-and-forward
• Запаздывание (пакеты по 64 байтов, 10 to 100 Mbps): <35.2μs
• Запаздывание (пакеты по 64 байтов, 1 Gbps): <4.1μs
• Запаздывание (пакеты по 64 байтов, 10 Gbps): <2.0μs
• Адресация: 48-битные MAC-адреса
• Размер базы данных адресов: 8000-адресов
• Числов VLAN-ов: одновременно до 1024 (IEEE 802.1Q) и до 4096 идентификаторов (ID) VLAN
• Число групп multicast, для которых осуществляется фильтрация: 1024
• Число транков: 64 транка, 8 порта на транк
• Число аппаратных очередей для QoS: 8
• Число постоянных маршрутов: 224
• Число IP-интерфейсов: 128
• Поддержка пакетов Jumbo: пакеты размером до 9 Кбайт
• Акустический шум noise (ANSI-S10.12): 44 dB при температуре в помещении +25°C
• Тепловыделение: 260.49 Btu/час
• Средняя наработка на отказ (MTBF): 211 069 часов (~24.1 лет) при температуре +25 °C и 98 705 часов (~11.3 лет) при температуре +55 °C

СЕРВИСЫ L3 – МАРШРУТИЗАЦИЯ

• L2+ статическая маршрутизация (подсети, VLAN-ы)
• 224 маршрутов IP (поддержка L3 на уровне оборудования)
• 128 интерфейсов IP (поддержка L3 на уровне оборудования)
• IP Source Guard
• Динамическая маршрутизация L3 IPv4/IPv6 unicast
• RIP v1/v2 (IPv4)
• OSPF v2/v3 (IPv4)
• OSPFv3 (IPv6)
• Маршруты OSPF equal-cost multi-path (4 - ECMP routes)
• VRRP 64 instances (IPv4)
• Поддержка туннелей IPv6
• ICMPv6

СЕРВИСЫ L3 - DHCP

• IPv4 DHCP сервер (1024 клиентов)
• IPv4 DHCP L2 relay, DHCP snooping
• IPv6 DHCP сервер (1024 клиентов)
• IPv6 DHCP/BOOTP relay
• IPv6 DHCP snooping
• Поддержка DNSv6

СЕРВИСЫ L3 - MULTICAST

• IGMP querier
• Маршрутизация потоков IPv4/IPv6 multicast между VLAN-ами, подсетями или разными сетями
• IPv4/IPv6 PIM-SM (sparse mode)
• IPv4/IPv6 PIM-DM (dense mode)
• Протокол Distance Vector Multicast Routing Protocol (DVMRP)
• Neighbor discovery

СЕРВИСЫ L2 – КОММУТАЦИЯ

• Таблица MAC-адресов: 8000
• Размер кэша ARP: 1664
• Proxy ARP, Dynamic ARP Inspection

СЕРВИСЫ L2 – VLAN-ы

• IEEE 802.1Q static VLAN (до 1024 VLAN-ов из 4096 VLAN ID)
• IEEE 802.1v Protocol VLAN
• VLAN на базе портов
• VLAN на базе MAC-адресов
• VLAN на базе подсетей IP
• VLAN на базе протокола
• Голосовая VLAN (на базе IP-телефонгов OUI)
• Гостевые VLAN с IEEE 802.1x
• Auto VLAN Assignment с помощью RADIUS
• IEEE 802.1 Q-in-Q (Double-VLAN tagging)
• GARP с GVRP/GMRP (автоматическая регистрация членства в VLAN или в группах)
• Частные группы VLAN

СЕРВИСЫ L2 - ДОСТУПНОСТЬ

• IEEE 802.3ad Link Aggregation (статическая или CP) для до 64 транков на стек и до 8 портов не стек
• Выбираемый пользователем алгоритм хэширования LAG
• IEEE 802.1D Spanning Tree Protocol
• IEEE 802.1w Rapid Spanning Tree
• IEEE 802.1s Multiple Spanning Tree

СЕРВИСЫ L2 – MULTICAST

• Поддержка IGMP v1, v2, v3 snooping
• Поддержка IGMP querier mode
• Статическая фильтрация multicast (1024 групп Multicast)
• IPv6: поддержка MLD v1, v2 snooping
• MLD proxy

СЕРВИСЫ L2/L3/L4– QOS

• IPv4 / IPv6 L2/L3/L4 QoS: MAC, IP, TCP/UDP ports
• IEEE 802.1p Class of Service (CoS)
• DiffServ QoS (RFC 2998)
• Технология очередей Weighted round robin (WRR)
• Технология Strict priority queue
• Ограничение приращения скорости – 1 Кбит/сек
• Egress traffic shaping

СЕРВИСЫ L2/L3/L4 – БЕЗОПАСНОСТЬ

• IPv4 / IPv6 списки контроля доступа (ACL) L2/L3/L4: MAC, IP, TCP
• ACL source/destination на базе MAC-адресов
• ACL source/destination на базе IP-подсетей
• ACL source/destination на базе протоколов
• ACL over VLAN
• Динамические ACL-ы
• 1024 ACL-ов
• Защита от Network storm, включая трафик broadcast multicast и unicast
• DoS
• Защищенные порты
• Блокирование портов
• Фильтрация по MAC-адресам
• Безопасность портов
• DHCP snooping
• IP Source Guard
• Dynamic ARP inspection
• RADIUS (RFC 2865)
• RADIUS accounting (RFC 2866)
• IEEE 802.1x аутентификация доступа к порту (RADIUS)
• Контроль доступа к сети: Портал Captive с внутренней аутентификацией или внешней аутентификацией RADIUS
• Возможна конфигурация до 10 порталов captive
• TACACS+

СЕТЕВЫЕ ПРОТОКОЛЫ IEEE

• IEEE 802.3 Ethernet
• IEEE 802.3i 10BASE-T
• IEEE 802.3u 100BASE-T
• IEEE 802.3ab 1000BASE-T
• IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX
• IEEE 802.3ae 10-Gigabit Ethernet
• IEEE 802.3ad Trunking (LACP)
• IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED)
• IEEE 802.1D Spanning Tree (STP)
• IEEE 802.1s Multiple Spanning Tree (MSTP)
• IEEE 802.1w Rapid Spanning Tree (RSTP)
• IEEE 802.1p Quality of Service
• IEEE 802.1Q VLAN tagging
• IEEE 802.1v Protocol-based VLAN
• IEEE 802.1X Radius network access control
• IEEE 802.3x Flow control

СТАНДАРТЫ IETF RFC – SYSTEM FACILITIES

• RFC 768 UDP
• RFC 783 TFTP
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 Ethernet ARP
• RFC 894 Transmission of IP datagrams over Ethernet networks
• RFC 896 Congestion control in IP/TCP Networks
• RFC 951 BOOTP
• RFC 1321 Message-digest algorithm
• RFC 1534 Interoperation between BOOTP and DHCP
• RFC 2131 DHCP Client/Server
• RFC 2132 DHCP options & BOOTP vendor extensions
• RFC 2030 Simple Network Time Protocol (SNTP) Version 4 for IPv4, IPv6 and OSI
• RFC 2865 RADIUS Client (both Switch and Management access)
• RFC 2866 RADIUS Accounting
• RFC 2868 RADIUS Attributes for Tunnel Protocol support
• RFC 2869 RADIUS Extensions
• RFC2869bis поддержка RADIUS для Extensible Authentication Protocol (EAP)
• RFC 3164 The BSD Syslog Protocol
• RFC 3580 802.1X RADIUS usage guidelines (VLAN assignment via RADIUS, dynamic VLAN)

СТАНДАРТЫ IETF RFC – SWITCHING MIB

• RFC 1213 MIB-II
• RFC 1493 Bridge MIB
• RFC 1643 Ethernet-like MIB
• RFC 2233 The Interfaces Group MIB using SMI v2
• RFC 2674 VLAN MIB
• RFC 2613 SMON MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 2620 RADIUS Accounting MIB
• RFC 2737 Entity MIB version 2
• RFC 2819 RMON Groups 1,2,3 & 9
• IEEE 802.1X MIB (IEEE 802.1-PAE-MIB 2004 Revision)
• IEEE 802.1AB – LLDP MIB
• ANSI/TIA 1057 – LLDP-MED MIB
• Private Enterprise MIB-ы с поддержкой функций коммутации

СТАНДАРТЫ IETF RFC – IPV4 ROUTING

• RFC 1027 использование ARP для внедрения прозрачных шлюзов подсетей (Proxy ARP)
• RFC 1256 ICMP Router Discovery Messages
• RFC 1765 OSPF Database Overflow
• RFC 1812 Requirements for IP Version 4 routers
• RFC 2082 RIP-2 MD5 authentication
• RFC 2131 DHCP relay
• RFC 2328 OSPF Version 2
• RFC 2370 The OSPF Opaque LSA Option
• RFC 2453 RIP v2
• RFC 3046 DHCP Relay Agent Information option
• RFC 3101 The OSPF “Not So Stubby Area” (NSSA) Option
• RFC 3137 OSPF Stub Router Advertisement
• RFC 3768 VRRP – Virtual Router Redundancy Protocol
• Route Redistribution across RIP, OSPF and BGP
• Маршрутизация VLAN

СТАНДАРТЫ IETF RFC – IPV4 ROUTING MIB

• RFC 1724 RIP v2 MIB Extension
• RFC 1850 OSPF MIB
• RFC 2096 IP Forwarding Table MIB
• RFC 2787 VRRP MIB
• Private Enterprise MIB-ы с поддержкой функций коммутации

СТАНДАРТЫ IETF RFC – MULTICAST

• RFC 1112 Host extensions for IP Multicasting
• RFC 2236 Internet Group Management Protocol, Version 2
• RFC 2365 Administratively Scoped IP Multicast
• RFC 2710 Multicast Listener Discovery (MLD) for IPv6
• RFC 3376 Internet Group Management Protocol, Version 3
• RFC 3810 Multicast Listener Discovery Version 2 (MLDv2) for IPv6
• RFC 3973 Protocol Independent Multicast - Dense Mode (PIM-DM)
• RFC 4601 Protocol Independent Multicast - Sparse Mode (PIM-SM)
• Draft-ietf-idmr-dvmrp-v3-10 Distance Vector Multicast Routing Protocol
• Draft-ietf-magma-igmp-proxy-06 IGMP/MLD-based Multicast Forwarding (“IGMP/MLD Proxying”)
• Draft-ietf-magma-igmpv3-and-routing-05 IGMPv3/MLDv2 and Multicast Routing Protocol Interaction
• Draft-ietf-pim-sm-bsr-05 Bootstrap Router (BSR) Mechanism for PIM

СТАНДАРТЫ IETF RFC – MULTICAST MIB

• RFC 2932 IPv4 Multicast Routing MIB
• RFC 5060 Protocol Independent Multicast MIB
• Draft-ietf-idmr-dvmrp-mib-11 Distance-Vector Multicast Routing Protocol MIB
• Draft-ietf-magma-mgmd-mib-05 Multicast Group Membership Discovery MIB
• Draft-ietf-pim-bsr-mib-06 – PIM Bootstrap Router MIB
• Private Enterprise MIB supporting Multicast features

СТАНДАРТЫ IETF RFC STANDARDS – МАРШРУТИЗАЦИЯ IPV6

• RFC 1981 – Path MTU for IPv6
• RFC 2460 – IPv6 Protocol specification
• RFC 2461 – Neighbor Discovery
• RFC 2462 – Stateless Auto Confi guration
• RFC 2464 – IPv6 over Ethernet
• RFC 2711 – IPv6 Router Alert
• RFC 2740 – OSPFv3
• RFC 3056 – Connection of IPv6 Domains via IPv4 Clouds
• RFC 3315 – DHCPv6 (stateless + relay)
• RFC 3484 – Default Address Selection for IPv6
• RFC 3493 – Basic Socket Interface for IPv6
• RFC 3542 – Advanced Sockets API for IPv6
• RFC 3587 – IPv6 Global Unicast Address Format
• RFC 3736 – Stateless DHCPv6
• RFC 4213 – Basic Transition Mechanisms for IPv6
• RFC 4291 - Addressing Architecture for IPv6
• RFC 4443 – ICMPv6

СТАНДАРТЫ IETF RFC– IPV6 ROUTING MIB

• RFC 2465 – IPv6 MIB
• RFC 2466 – ICMPv6 MIB

СТАНДАРТЫ IETF RFC– QOS

• RFC 2474 Definition of the Differentiated Services Field (DS Field) in the IPv4 and IPv6 Headers
• RFC 2475 An Architecture for Differentiated Services
• RFC 2597 Assured Forwarding PHB Group
• RFC 3246 An Expedited Forwarding PHB (Per-Hop Behavior)
• RFC 3260 New Terminology and Clarifications for DiffServ
• RFC 3289 - Management Information Base for the Differentiated Services Architecture (read-only)
• Private MIBs for full configuration of DiffServ, ACL and CoS functionality

СТАНДАРТЫ IETF RFC – MANAGEMENT

• RFC 854 Telnet
• RFC 855 Telnet Option
• RFC 1155 SMI v1
• RFC 1157 SNMP
• RFC 1212 Concise MIB Definitions
• RFC 1867 HTML/2.0 Forms with file upload extensions
• RFC 1901 Community-based SNMP v2
• RFC 1908 Coexistence between SNMP v1 & SNMP v2
• RFC 2068 HTTP/1.1 protocol as updated by draft-ietf-http-v11-spec-rev-03
• RFC 2271 SNMP Framework MIB
• RFC 2295 Transparent Content Negotiation
• RFC 2296 Remote Variant Selection; RSVA/1.0 State Management “cookies” – draft-ietf-http-state-mgmt-05
• RFC 2576 Coexistence between SNMP v1, v2 and v3
• RFC 2578 SMI v2
• RFC 2579 Textual Conventions for SMI v2
• RFC 2580 Conformance statements for SMI v2
• RFC 3410 Introduction and Applicability Statements for Internet Standard Management Framework
• RFC 3411 An Architecture for Describing SNMP Management Frameworks
• RFC 3412 Message Processing & Dispatching
• RFC 3413 SNMP Applications
• RFC 3414 User-Based Security Model
• RFC 3415 View-based Access Control Model
• RFC 3416 Version 2 of SNMP Protocol Operations
• RFC 3417 Transport Mappings
• RFC 3418 Management Information Base(MIB) for the Simple Network Management Protocol (SNMP)
• SSL 3.0 and TLS 1.0
• RFC 2246 The TLS Protocol, Version 1.0
• RFC 2818 HTTP over TLS
• RFC 2346 AES Ciphersuites for Transport Layer Security
• SSH 1.5 and 2.0
• RFC 4253 SSH Transport Layer Protocol
• RFC 4252 SSH Authentication Protocol
• RFC 4254 SSH Connection Protocol
• RFC 4251 SSH Protocol Architecture
• RFC 4716 SECSH Public Key File Format
• RFC 4419 Diffi e-Hellman Group Exchange for the SSH Transport Layer Protocol

УПРАВЛЕНИЕ

• SNMP v1, v2c, v3 с несколькими IP-адресами
• Поддержка зеркалирования портов (many-to-one)
• Зеркалирование портов Flow-based
• SYSLOG
• TFTP, SFTP, HTTP, SCP или локальная флэш-память на USB для конфигурационных файлов и обновления микрокода
• Runtime image download (TFTP)
• Два образа программного обеспечения
• Описание портов
• sFlow
• Графический Web-интерфейс пользователя (Prosafe Control Center Web GUI)
• Интерфейс командной строки (промышленный стандарт CLI: ISCLI)
• Управление IPv6
• Тест кабеля
• Датчик температуры, который предупреждает о перегреве
• SSLv3/TLSv1.0 безопасность Web для GUI
• Secured Shell (SSHv1, v2) для CLI
• Сессии Telnet для управления CPU (5 сессий)
• Конфигурируемое управление VLAN

СВЕТОДИОДЫ

• У каждого порта: скорость, link, activity
• У устройства: питание, состояние вентилятора, ID стека, RPS, master

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Размеры (w x d x h): 440 x 391 x 43 мм
• Вес: 6.3 кг

ЭНЕРГОПОТРЕБЛЕНИЕ

• 65.64 Вт, максимум 100–240 В переменного тока, универсальный вход 50–60 Гц (для всех портов)
• ТРЕБОВАНИЯ К ОКРУЖАЮЩЕЙ СРЕДЕ
• Эксплуатация:
• Температура: 0° - 50°C
• Влажность: относительная влажность не более 90%, без выпадения конденсата
• Высота над уровнем моря: максимум 3 тысячи метров
• Хранение:
• Температура: -20° - +70°C
• Влажность: относительная влажность не более 95%, без выпадения конденсата
• Высота над уровнем моря: максимум 3 тысячи метров

ЭЛЕКТРОМАГНИТНОЕ ИЗЛУЧЕНИЕ И НЕВОСПРИИМЧИВОСТЬ К ЭЛЕКТРО АГНИТНОМУ ИЗЛУЧЕНИЮ

• CE mark, commercial
• FCC Part 15 Class A, VCCI Class A
• Class A EN 55022 (CISPR 22) Class A
• Class A C-Tick
• EN 50082-1
• EN 55024

БЕЗОПАСНСТЬ

• CE mark, commercial
• CSA certified (CSA 22.2 #950)
• UL listed (UL 1950)/cUL IEC 950/EN 60950

СОСТАВ ПАКЕТА ПОСТАВКИ

• 24-порторвй гигабитный управляемый коммутатор третьего уровня ProSafe® (GSM7328Sv2)
• Силовой кабель
• Резиновые ножки для установки на столе
• Резиновые крышечки для разъемов SFP и SFP+
• Набор для монтажа в стойке
• Последовательный кабель нуль-модема (RS-232) с 9-штырьковым коннектором
• Resource CD

ГАРАНТИЯ

• Пожизненная гарантия ProSafe*

МОДУЛИ

• AFM735 100BASE-FX SFP GBIC
• AGM731F 1000BASE-SX SFP GBIC
• AGM732F 1000BASE-LX SFP GBIC
• AXC753  3m SFP+ to XFP Direct Attach Cable
• AXC761  1m SFP+ Direct Attach Cable
• AXC763  3m SFP+ Direct Attach Cable
• AXM761 10GBASE-SR SFP+ GBIC
• AXM762 10GBASE-LR SFP+ GBIC
• AXM763 10GBASE-LRM SFP+ GBIC (Long Reach Multimode)
• AX742 24Gigabit Stacking Kit
• AX743 10Gigabit SFP+ Adapter Module
• AX744 10Gigabit CX4 Module
• APS135W Power Supply Spare Module
• RPS5412 Optimal Power® External Redundant Power Supply
